Un projet au cadre très contraignant
L’absence d’autorisation pour implanter une grue à tour et l’accès à travers une porte de 2 m sur 2,50 m et 80 m de souterrains ne sont pas les seules contraintes auxquelles le projet a dû faire face. Il est en effet implanté sur un terrain au dénivelé de 8 m, dont les limites sont très irrégulières et sur lequel se trouvaient un immeuble et un appentis vétustes à démolir. L’ensemble immobilier comportait également un chantier de réhabilitation d’une maison en triplex mitoyenne des futurs immeubles (qui a servi de base de vie pendant leur construction et a été rénovée une fois ceux-ci terminés), ainsi que deux parkings sous-utilisés dont l’un a été démoli et l’autre transformé en caves.
Sur le plan architectural, afin de faciliter l’indispensable concertation avec les riverains, le projet a fait le choix d’une densification acceptable, notamment en privilégiant les vues biaises. Avec un bâtiment R+4 et un bâtiment R+2 totalisant 13 logements, il s’est inscrit dans les limites du PLU en laissant plus d’espaces libres que le seuil autorisé (800 m2 vs 500 m2).
Il s’agit d’une opération complexe de couture urbaine qui a nécessité l’implantation de 48 micropieux sur 16m de profondeur et le coulage de 3 niveaux de voiles par passes contre des constructions existantes fragilisées par le temps. L’impossibilité d’implanter une grue à tour a imposé l’excavation de 1 000 m3 de terre au Bobcat et l’approvisionnement du chantier à travers la porte du parking existant.
Prinvault architectes

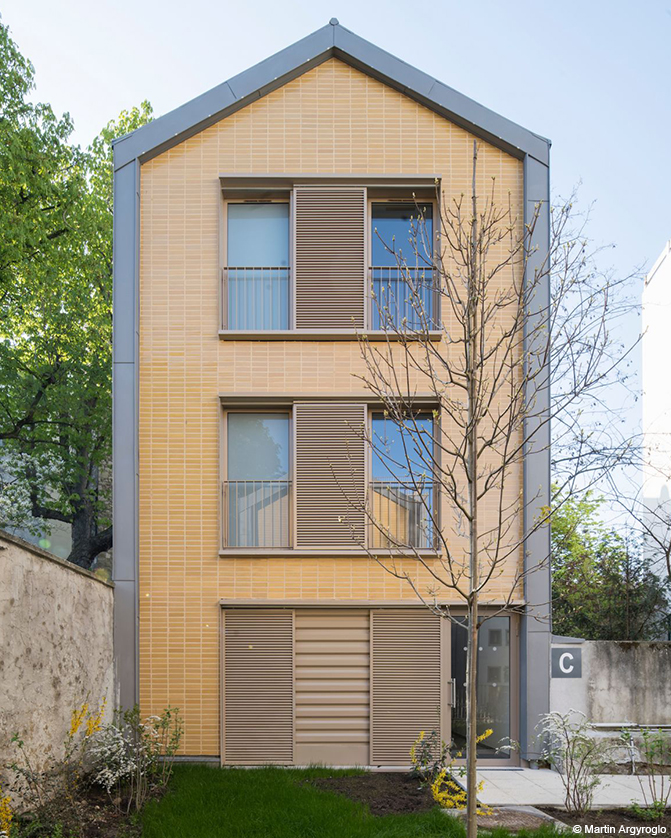

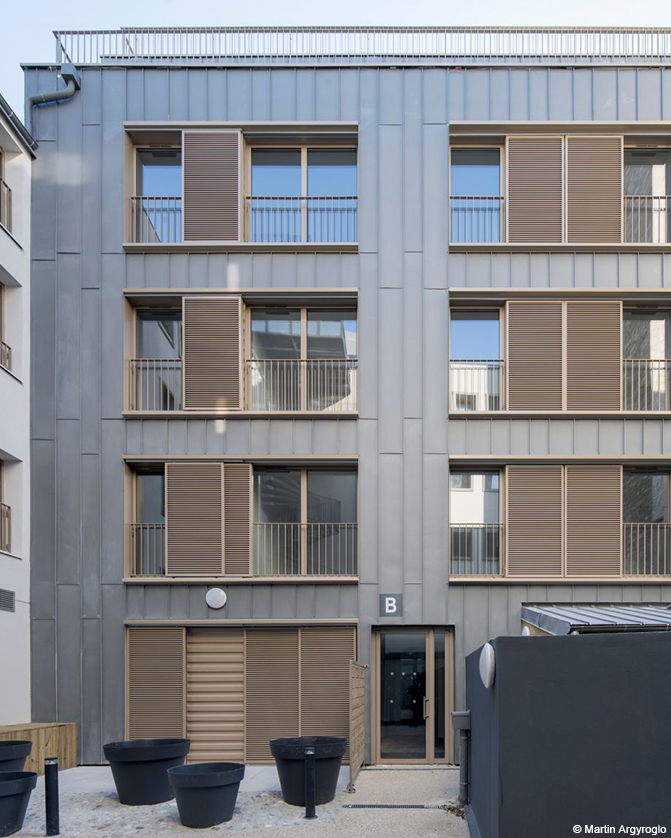

Pour inscrire ces bâtiments neufs dans leur contexte urbain, l’agence s’est inspirée de l’esthétique des ateliers de fond de cour typiques des îlots faubouriens. Nous avons opté pour des toitures en pente, des façades en zinc rythmées par de grands ensembles de menuiseries dotés de volets coulissants et un traitement spécifique des pignons en brique de terre cuite émaillée. Les jardins descendent en terrasse les pentes de la colline de Belleville, alternant les ambiances et participent à créer une véritable promenade architecturale en cœur d’îlot.
Prinvault architectes
![Immeuble de logements sociaux en structure poteaux poutres en bois lamellé collé](http://www.glulam.org/wp-content/uploads/3-Impasse-Chevaliers-by-Prinvault-copyright-Martin-Argyroglo-2000x1400-1.jpg)
Une structure bois répondant aux contraintes techniques et aux ambitions environnementales

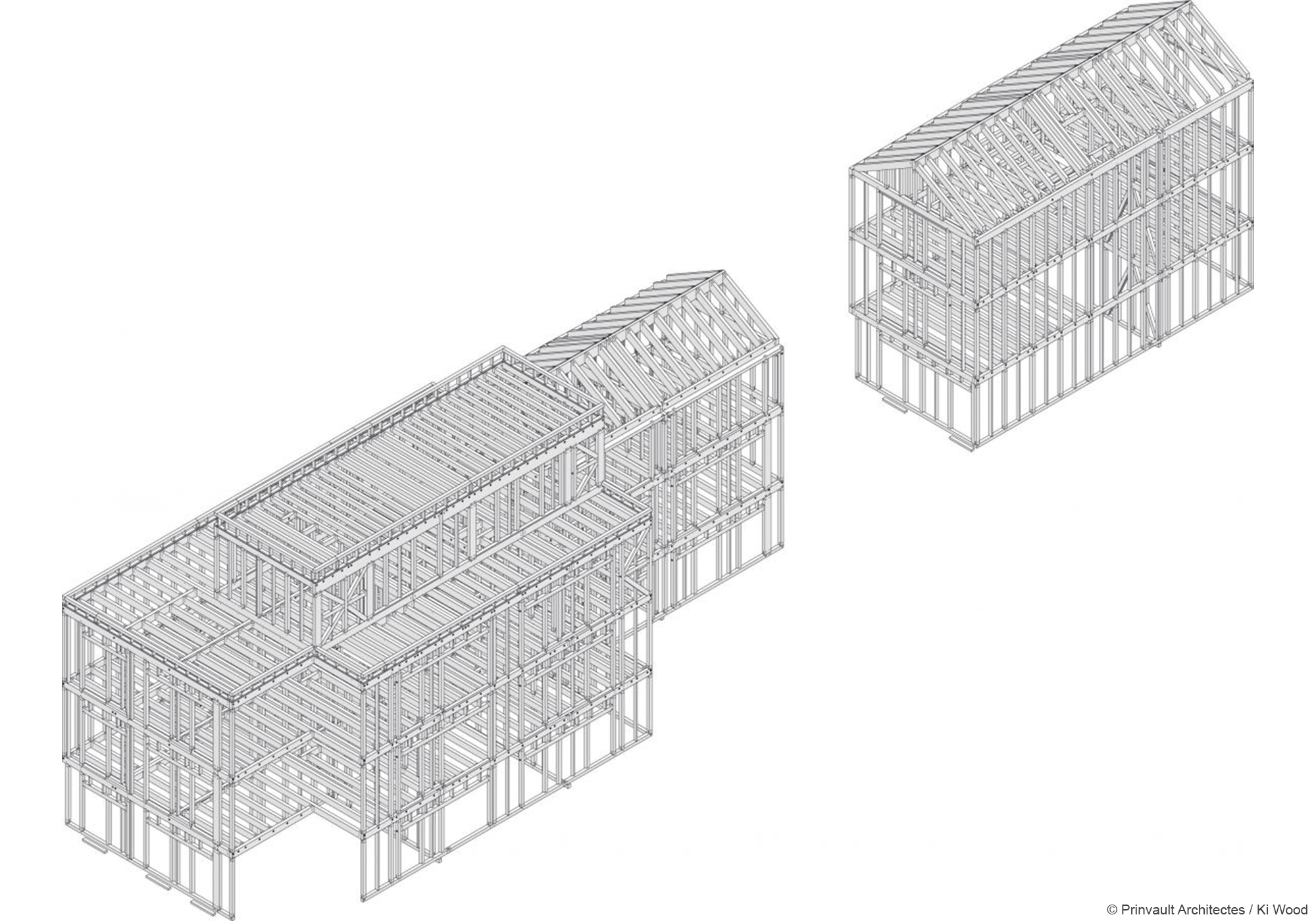

Les deux immeubles s’appuient sur une structure poteaux-poutres en bois lamellé d’épicéa basée sur une trame d’1,20 m. Manipulables à la main, les 1 800 pièces nécessaires ont été préfabriquées en usine et s’assemblent sur le chantier à l’aide de connecteurs en acier innovants, qui permettent de fixer les pièces entre elles par le biais de simples goujons en acier, sans utiliser ni vis ni écrou. L’ensemble des pièces a ainsi pu être monté en 3 semaines pour le bâtiment R+2 et 2,5 mois pour le R+4. Outre sa rapidité, ce système constructif a permis de réduire considérablement les nuisances de chantier pour les riverains. La structure bois accueille entre ses montants une isolation biosourcée en laine de chanvre et lin et est fermée par des panneaux OSB. Le tout offrant un grand confort pour les futurs locataires et une réponse bas carbone à ce réel défi urbain.
Le projet fait appel à un système constructif inspiré de la tradition japonaise. Les poteaux-poutres manuportables en bois lamellé collé conçus hors-site s’assemblent sur le chantier comme un jeu de Légo grâce à des connecteurs sans vis.
Prinvault architectes
L’apport des bois lamellés au sein du projet
Souplesse d’utilisation
Préfabrication, modularité des structures, possibilités d’assemblage sur site… Le bois lamellé peut s’adapter aux contraintes particulières d’un projet à travers beaucoup d’aspects.
Structure bas carbone
Léger, solide et stable dans le temps, le bois lamellé est un matériau de structure naturel qui permet de réaliser tous types d’immeubles en respectant les exigences bas carbone de la RE2020.
Chantier sec et propre
Les structures en bois lamellé relèvent de méthodes de construction sèches qui permettent de réduire significativement les nuisances de chantier pour le voisinage.
