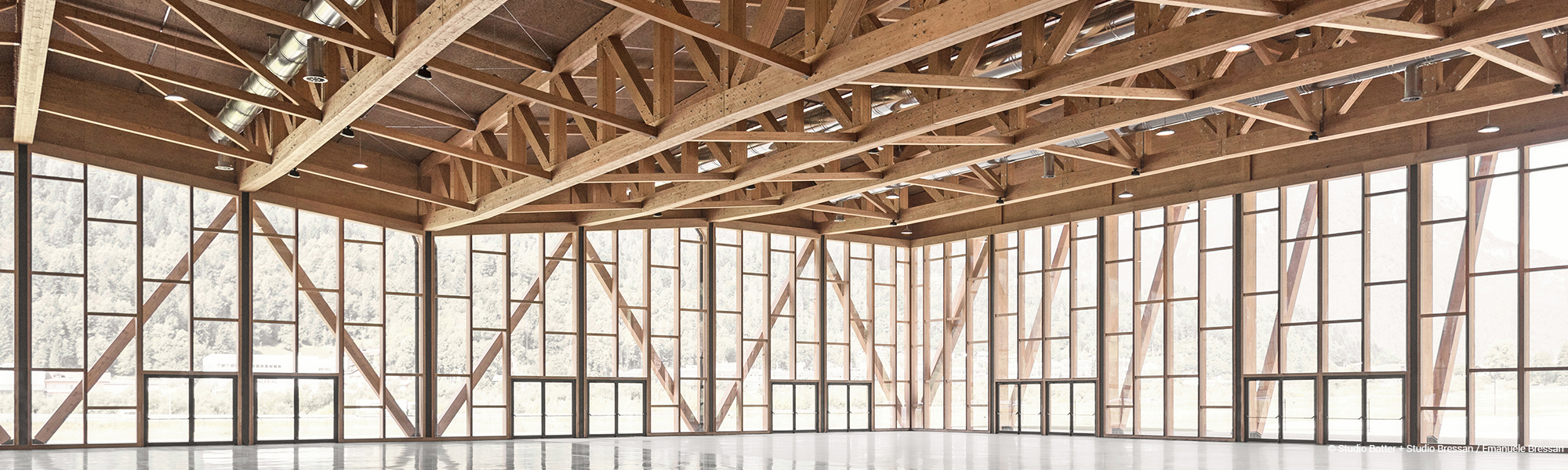

Centre de congrès d’Agordo. Découvrir le projet

Caractéristiques physiques

Le bois lamellé collé se distingue par un rapport performance/masse particulièrement intéressant. En un mot : léger et solide à la fois, il autorise la réalisation de sections importantes, capables d’assumer de très longues portées. C’est par ailleurs un matériau peu conducteur de chaleur qui participe à la performance thermique globale d’un ouvrage en limitant les ponts thermiques. Enfin, la maîtrise du taux d’humidité relative du bois lamellé est une garantie de stabilité, assurée par des coefficients de rétractabilité connus et contrôlés.

  • Masse volumique à 15 % d’humidité : entre 400 et 500 kg/m3
  • Coefficient de conductivité thermique (lambda) : 0,12 W/m°C
  • Coefficient de rétractabilité radiale/tangentielle par % de variation d’humidité = 0,25%
  • Coefficient de rétractabilité longitudinale : négligeable
  • Résistance courante à la flexion : de 24 à 28 Mpa

Performances mécaniques

Les contraintes que peut supporter une structure en bois lamellé collé sont directement liées aux performances mécaniques des bois lamellés qui la composent. Pour des raisons pratiques, le bois lamellé collé est caractérisé par un classement de performance mécanique, déterminant les caractéristiques de résistance du matériau et ses propriétés associées.

Les classes de résistance du bois lamellé collé sont déterminées à partir des classes de résistance des lamelles qui le composent, conformément à la norme NF EN 14080 : Structures en bois – Bois lamellé collé et bois massif reconstitué – Exigences.

Exemple de classes de résistance pour du bois lamellé collé homogène

Classes de résistance des lamelles de bois selon EN 338Classes du bois lamellé collé
C 24 – C 30 – C 40GL 20h – GL 22h – GL 24h – GL 28h – GL30h – GL 32h

Ce classement permet de connaître l’ensemble des caractéristiques mécaniques, en particulier les différentes résistances du bois lamellé collé. Ainsi, selon la classe, sont déterminées les résistances en flexion, en traction (axiale et transversale), en compression (axiale et transversale) et au cisaillement. La masse volumique, le module moyen d’élasticité axiale et le module moyen de cisaillement sont également connus. Ces informations permettent de conformer le matériau à son usage futur.

La classe du bois lamellé collé se présente sous la forme des deux lettres GL (pour Glulam), suivies d’un nombre qui donne la valeur de résistance à la flexion, puis d’une lettre qui indique si le lamellé est homogène (lettre “h”), panaché (autrement appelé combiné, lettre “c”) ou panaché à combinaison asymétrique (lettres “ca”). Les propriétés mécaniques, autres que la résistance à la flexion, peuvent être déduites de celle-ci.

Par exemple, un bois lamellé collé classé “GL 24 h” est un bois lamellé homogène, avec une résistance caractéristique à la flexion de 24 MPa.

Lorsque le bois lamellé collé est refendu ou fabriqué à partir de lamelles juxtaposées, cela est indiqué respectivement par la lettre “s” (par exemple GL24hs) et par la mention “lamelles juxtaposées”.

Classe de résistance du bois lamellé-colléGL 20hGL 22hGL 24hGL 26h GL 28hGL 30hGL 32 h
Résistance en flexionfm,g,k20222426283032
Résistance en tractionft,0,g,k1617,619,220,822?42425,6
ft,90,g,k0,5
Résistance en compressionfc,0,g,k20222426283032
fc,90,g,k2,5
Résistance au cisaillement (cisaillement et torsion) fv,g,k3,5
Résistance au cisaillement roulantfr,g,k1,2
Module d’élasticitéE0,g,moy840010 50011 50012 10012 60013 60014 200
E0,g,057 0008 8009 60010 10010 50011 30011 800
E90,g,moy300
E90,g,05250
Module de cisaillementGg,moy650
Gg,05540
Module de cisaillement roulantGr,g,moyen65
Gr,g,0554
Masse volumiquepg,k340370385405425430440
pg,moyen370410420445460480490
